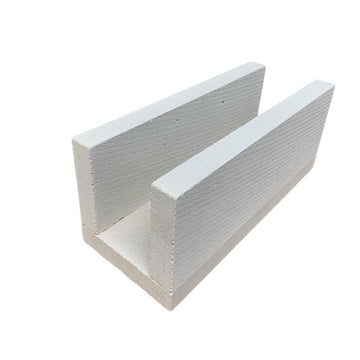

U-förmige Schalungssteine aus Porenbeton, auch U-Steine oder U-Elemente genannt, haben eine U-Form. Diese Steine dienen als isolierende Schalung für den Betonsturz. Durch die Verwendung von Porenbeton-U-Steinen werden Wärmebrücken vermieden, da Porenbeton ein hervorragender Dämmstoff ist. Sie kommen in Stahlbeton-Ringbalken oder als Stürze über Fenster- und Türöffnungen zum Einsatz. Der Vorteil von U-förmigen Steinen liegt darin, dass sie vor Ort selbst montiert werden können. Dadurch entfällt das Anheben schwerer Stürze mit einem Kran.
Darüber hinaus eignen sich U-förmige Elemente auch zur Verkleidung von Säulen oder Rohrleitungen. Sie sind als Einzelelemente mit einer Länge von jeweils 600 mm (60 cm) erhältlich und lassen sich daher einfach selbst montieren. Da wir die U-förmigen Elemente in unserem Porenbeton-Sägewerk selbst herstellen, können wir sie für nahezu jede Wandstärke und Höhe bestellen.
Bestellen Sie hier die Standard-U-Gehäuse.
- U-Spur 150 mm
- U-Spur 175 mm
- U-Spur 200 mm
- U-Spur 240 mm
- U-Spur 300 mm
- U-förmiges Gehäuse 365 mm mit Isolierung
- U-förmiges Gehäuse 400 mm mit Isolierung
- U-förmiges Gehäuse 425 mm mit Isolierung
- U-förmiges Gehäuse 500 mm mit Isolierung
Vorteile der Skalierung:
- Einfache Selbstinstallation
- Isolierschalung des Betonsturzes
- Leichte und handliche Elemente mit einer Länge von 600 mm
- Dank individueller Anpassung sind alle Wandstärken möglich.
- Vermeidung von Wärmebrücken
U-Elemente eignen sich für:
- Stahlbeton-Ringbalken
- Stürze
- Verkleidung für Säulen
- Rohre für Leitungen
Konstruktion eines Stahlbeton-Ringbalkens oder -Sturzes
Um die U-förmige Konstruktion letztendlich zu belasten, muss sie aus Baubeton und Stahl errichtet werden. Im Kern der U-förmigen Konstruktion kann ein Bewehrungskorb oder ein Stahlprofil, z. B. HEA, HEB oder IPE, verwendet werden. Die Art der Bewehrung sollte am besten von einem Statiker beurteilt werden. Für Stürze kann die U-förmige Konstruktion mit einer Dämmschicht versehen werden, um die Wärmedämmwerte zu verbessern. Diese wird an der Außenseite der Konstruktion bzw. der Außenfassade angebracht. (Siehe Zeichnung.) Sobald die Bewehrung und die Dämmung angebracht sind, kann der Beton gegossen werden.
Wie kann ich selbst einen Türsturz herstellen?
Durch die Errichtung einer temporären Stützkonstruktion aus Holzbalken und -latten werden die U-förmigen Porenbetonschalen darauf platziert. Anschließend kann die U-förmige Schale mit einem Bewehrungskorb oder Stahlträger zur Verstärkung versehen werden. Diese Bauteile können Sie selbst beschaffen. Im Anschluss kann, falls gewünscht, eine Dämmung angebracht werden. Abschließend wird die U-förmige Schale mit Konstruktionsbeton verfüllt. Für eine stabile Konstruktion ist die Verwendung des richtigen Betons unerlässlich.
- Bestimmung der Sturzlänge
Die Länge wird durch die lichte Öffnung und die Auflagerlänge bestimmt. Die lichte Öffnung ist der Abstand zwischen den Wänden. Die Auflagerlänge entspricht der Länge des Sturzes, der auf der Wand aufliegt. Ein Statiker kann Ihnen die erforderliche Länge der Auflagerlänge mitteilen.
- Verstärkung
Die U-förmige Porenbetonkonstruktion benötigt Stahl zur Verstärkung des Sturzes; dieser wird auch als Bewehrung bezeichnet. Ein Bewehrungskorb besteht aus Bewehrungsstäben, die obere und untere Bewehrung werden durch ebenfalls aus Bewehrungsstahl gefertigte Halterungen fixiert. Wichtig ist eine ausreichende Betondeckung, d. h. es müssen mindestens 15 bis 20 mm Beton entlang des Stahls vorhanden sein. Eine unzureichende Betondeckung kann bei eindringender Feuchtigkeit zu Fäulnis und in der Folge zu Rissen führen.
- Porenbeton-U-förmige Schalen bieten bereits eine gute Wärmedämmung, und die U-förmigen Elemente verhindern Wärmebrücken. Die Dämmung kann auf U-förmige Schalen mit 365, 400 und 500 mm Durchmesser aufgebracht werden. Diese zusätzliche Dämmung verbessert die Wärmedämmung. Die Dämmung wird außen an der U-förmigen Schale angebracht und verklebt, um ein Verrutschen während des Betonierens zu verhindern.
- Unterstützung
An der Stelle, an der der Sturz angebracht werden soll, muss eine temporäre Stütze errichtet werden. Dies ist für die Errichtung der gesamten Konstruktion notwendig. Diese Stütze kann aus Holzbalken, auch Sparren genannt, bestehen.
- Beginnen Sie mit dem Auflegen zweier horizontaler Balken und befestigen Sie anschließend eine Sperrholzplatte darauf. Die Sperrholzplatte sollte an jeder Seite 5 cm breiter sein als die U-förmige Halterung. Achten Sie darauf, dass die Oberkante der Sperrholzplatte bündig mit den Wandauflageflächen abschließt.
- Als Nächstes werden die vertikalen Träger unter den horizontalen Trägern angebracht, wobei ein Abstand von maximal 50 Metern zwischen den Trägern eingehalten werden muss. Zur zusätzlichen Stabilität können diagonal angeordnete Streben oder Latten angebracht werden.
- Nun können die U-förmigen Paneele auf die Sperrholzplatte gelegt und mit Porenbetonkleber verklebt werden. Anschließend wird eine Holzleiste an beiden Seiten der Sperrholzplatte und des U-förmigen Paneels angeschraubt. Dadurch wird alles ausgerichtet und ein Verrutschen des U-förmigen Paneels beim Betonieren verhindert.
- Anbringen von Bewehrung und Isolierung.
- Betonieren
- Um abzudecken
Lassen sich U-förmige Schalen auch mit anderen Baumaterialien kombinieren?
Porenbetonwände in U-Form lassen sich mit anderen Baustoffen wie Poriso, Ziegeln, Kalksandsteinen und Betonwänden kombinieren. Wichtig ist eine gute Wärmedämmung des Sturzes über Tür- oder Fensteröffnungen, um Wärmebrücken und damit verbundene Wärmeverluste zu vermeiden. Nach dem Einbau der U-förmigen Wände kann die Oberfläche verputzt werden. Porenbeton eignet sich beispielsweise ideal für den Feinputz.
Ein Statiker kann Sie hinsichtlich Art und Abmessungen der für Ihr Bauwerk erforderlichen Bewehrung beraten.
Was kann ich mit einer U-förmigen Waage herstellen? Wozu verwendet man eine U-förmige Waage?
U-förmige Gehäuse können verwendet werden für:
- Stürze
- Ringbalken sind Verstärkungsbalken, die auf einer Wand angebracht werden. Sie verbinden und verstärken die gesamte Konstruktion.
- Spalten
- Verkleidung der Säulen
Vorteile der Herstellung eines eigenen Türsturzes
- Für das Bewegen schwerer Betonbalken wird kein Kran benötigt.
- Sie sparen Geld
- Sie können selbst entscheiden, ob Sie eine Isolierung einbauen möchten oder nicht.
- Sie können die Länge des Sturzes selbst bestimmen, sodass Sie sich nicht an die Standardabmessungen von Stürzen halten müssen.
Was ist ein Türsturz?
Ein Sturz ist ein Balken, der eine Fenster- oder Türöffnung überspannt. Man unterscheidet zwischen tragenden und nichttragenden Stürzen. Nichttragende Stürze dienen lediglich als Füllmaterial über einer Fenster- oder Türöffnung. Es darf keine tragende Konstruktion darauf ruhen.
Die tragenden Stürze dienen als Füllmaterial und stützen die Konstruktion über der Tür- oder Fensteröffnung. Tragende Stürze sind mit einem größeren Bewehrungskorb ausgestattet als nichttragende Stürze.
Bezüglich Abmessungen und Bewehrung sollten Sie stets den technischen Rat eines Statikers einholen.
U-förmiges Gehäuse mit Isolierung
Neben unseren Standard-U-förmigen Schalen bieten wir auch U-förmige Schalen mit Dämmschicht an. Dabei handelt es sich um EPS-Dämmplatten, die wir bereits für Sie montiert haben. Der Vorteil: Sie benötigen keinen zusätzlichen Klebstoff, um die Dämmung am Porenbeton zu befestigen.
U-förmiges Gehäuse mit Isolierung bestellen:
- U-förmiges Gehäuse 365 mm mit Isolierung
- U-förmiges Gehäuse 400 mm mit Isolierung
- U-förmiges Gehäuse 425 mm mit Isolierung
- U-förmiges Gehäuse 500 mm mit Isolierung
U-förmige Konstruktion einschließlich Beton
Die U-förmigen Schalen müssen mit Beton ausgegossen werden. Nicht alle Betonsorten eignen sich dafür. Für die Stürze wird Konstruktionsbeton benötigt. Dieser ist speziell für diese Anwendung entwickelt worden. Fragen Sie Ihren Statiker nach der benötigten Betonqualität.
Das U-förmige Gehäuse wird ohne Bewehrungsstahl geliefert.
Unsere U-förmigen Fassadenverkleidungen werden ohne Bewehrung geliefert. Da jedes Bauvorhaben individuell ist, ist eine sorgfältige Planung der Bewehrung unerlässlich. Ein Statiker vor Ort berät Sie gerne, welche Bewehrung für Ihr Bauvorhaben erforderlich ist.
